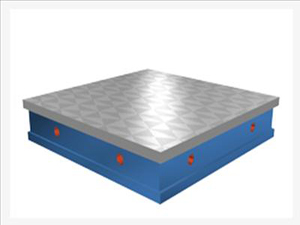

鑄鐵檢驗平板|鑄鐵檢驗平臺-興達機床量具鑄鐵檢驗平板,

鑄鐵檢驗平板適用于各種檢驗工作，精密測量用的基準平面；用于機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，并作緊密劃線，在機械制造中也是_的基本工具。 　　
鑄鐵檢驗平板應采用_細密的灰口鑄鐵或合金鑄鐵等材料制造，其工作面硬度應為170~220HB。 　　
鑄鐵檢驗平板表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少于25點，2級不少于20點，3級不少於12點。 　　
鑄鐵檢驗平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra_允許值為5μm。 　　檢驗平板規格（長×寬） 200mm×200mm-3000mm×6000mm
精度：按國家標準計量檢定規程執行，分別為0，1，2，3級四個級別。

檢驗平板的詳細技術參數：

規格（長×寬）mm	精度等級
0	1	2	3
平面度公差（μm）
200×200	5	10	20.5
200×300	5.5	11	22
300×300	5.5	11	22
300×400	6	12	24
400×400	6.5	12.5	25
400×500	6.5	13	26	66
500×500	6.8	14	28	68
400×600	7	14	27.5	70
500×600	7	14.2	28.5	71
500×800	8	15.5	31	78
600×800	8	16	32	80
1000×750	9	18	36	90
1000×1000	10	20	40	97
1000×1200	10	20.5	41	103
1000×1500	11	22	45	112
1000×2000		26	52	130
1500×2000		28	56	140
2000×2000		31	61	153
2000×2500		34	67	168
1500×3000		35	70	174
2000×3000		37	74	184
2000×4000		44	88	219
